6KM遠距離WiFi模組CV5200無線通信模塊

CV5200 – 無線數據傳輸模塊簡介
物聯CV5200遠距離WiFi模組是一款雙向無線通信系統。該產品基于802.11無線通信標準，采用自身開發的LR-WiFi（Long Rang WiFi遠距離WiFi）私有協議，具備ML，MRC，LDPC，MIMO-OFDM等無線技術。遠距離WiFi模組具有傳輸距離遠、可組網、抗干擾性強、超高靈敏度的特點。特別適用于遠距離，高速率的場合，比如無人機，安防監控，智慧建筑，智慧農業，機器人等。該產品采用SOC實現，性能與成本俱佳，并能即貼即用，減少開發量。

1、6KM遠距離傳輸

CV5200具有超長的傳輸距離，實測視距情況下超過 6 公里（固定2Mbps，2dB天線）。
CV5200獨有的LR-WiFi技術，保證在此距離下的實時傳輸。

2、超強抗干擾

CV5200具有的窄帶寬MIMO無線通信技術，擁有超強的抗干擾能力，并支持自動信道選擇。

3、非視距移動傳輸

CV5200采用ML，MRC，MIMO-OFDM等無線技術，提供可靠、清晰的無線信號，能夠?qū)崿F(xiàn)長距離的非視距(N-LOS) 移動無線通信。在多徑、移動多普勒效應環境下保持可靠傳輸。

4、實時視頻傳輸

CV5200采用的自組網扁平化架構設計，通過以太網接口接入圖像數據，以極低的延時滿足實時高清視頻傳輸?shù)囊?/p>

5、即貼即用

CV5200無需復雜的驅動程序安裝。您需要做的就是提供供電，接上以太網，USB接口或者串口即可使用，省心省力。

6、安全加密

CV5200采用WPA2 AES加密，安全可靠，以保護您的數據免受可能的網絡攻擊 。

7、超高靈敏度

物聯專用的LR-WiFi無線技術配合精心調試的硬件，具有超高的靈敏度。
接收信號功率-101dBm，保證碼流1Mbps，適用于飛控/小數據量
接收信號功率-98dBm，保證碼流2Mbps，適用720p圖傳
接收信號功率-96dBm，保證碼流4Mbps，適用1080p圖傳

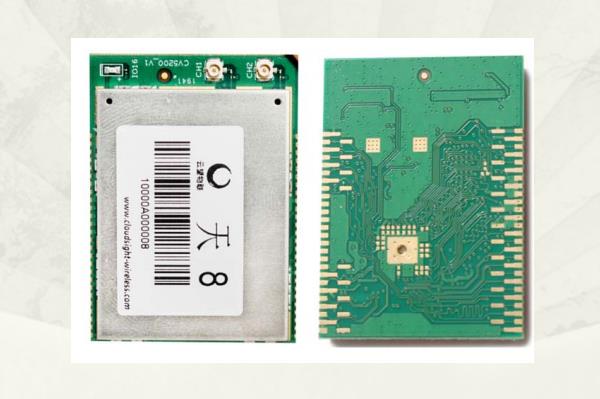

遠距離WiFi模組物聯CV5200模塊硬件

CPU主頻：650MHz
典型功耗：4W
工作溫度： -25~80℃
工作頻段：2.4GHz（ISM）
發射功率：29dBm（雙路）
接口：
USB2.0（主） ： 1，
100M以太網口 ： 2，
UART ： 1（支持透傳），
GPIO： 7，
PCIE接口 1，
天線IPEX連接器： 2

遠距離WiFi模組5200規格

視距遠傳輸距離： CV5200≥8KM（空曠無干擾）
吞吐量： 自適應，1~20Mbps
網絡拓?fù)洌?點對點，點對多點，可支持mesh組網
接收靈敏度：-101dBm
分集：2x2MIMO，ML，MRC
傳輸技術：OFDM TDD
FEC：LDPC
頻段：2.4GHz（ISM）
發射功率：29dBm（雙路，單路26dBm）
加密：WPA2 AES
工作溫度范圍：-25~80℃
功耗：2~6W
尺寸：45.9x33mm
數據接口：
以太網x2，USBx1，低速UARTx1（支持透傳），GPIOx12，PCIEx1
天線接口：IPEX x2
運行系統：OpenWrt
視頻編解碼：無，需外接開發

遠距離WiFi模組5200模塊優勢

5200模塊：2.5dBi天線地對空實測6KM，2Mbps 1080p實時傳輸（基于wifi芯片，成
本低。）

聯芯LC6500模塊：據測試報告地空實測3.5Km（基于手機套片，收發一對過千）

大疆基于wifi圖傳方案：Phantom 3 SE 基于wifi的720P實時視頻距離為4KM（碼率未知） （大疆，不對外發售）

射頻收發器+FPGA方案：典型如AD9361方案，2.4GHz 1080p傳輸距離5KM，（雙向通信收發一對成本近萬）

戶外4.8KM地面實測數據結果：

速率4Mbps以上，平均5.41Mbps，
RTT往返延時2~4ms，
個別幾十ms（遇到強干擾，多次重
傳）。
測試地點：深圳灣
天線增益：3dB
發射功率：28dBm

遠距離WiFi模組常見問題：

1.該模塊能否使用串口通信？
支持串口透傳，與外部uart串口接上即可點對點通信。默認波特率115200
2.這個模塊延時多大？
基本在10ms以下。
3.能否和手機wifi相連？
獨立開發的私有LR-WiFi協議，不能與手機wifi直接相連，可通過USB網卡（比如
RTL8811CU）轉發與手機相連，已經實現。
4.該產品為什么能傳這么遠？
對物理底層和MAC層基于802.11標準進行了優化，形成私有LR-WiFi協議，具有更好
的物理層和MAC機制，支持更遠距離的傳輸。
5.該產品能否組網？
支持一對多組網和mesh網狀網組網。
6.需要二次開發，能否提供SDK？
能
